型号:智能通风橱系列
更新时间:[2019-08-27]一、基本参数
型号 |
XSYTFC-1.2 |
XSYTFC-1.5 |
XSYTFC-1.8 |
外形尺寸(L*W*H) |
1200*850*2350mm |
1500*850*2350mm |
1800*850*2350mm |
移门大开度 |
740mm(标准垂直调节门) |
||
于调节门全开,表面风速 为0.5m/s时之排气量(约) |
23.4CMM/840CFM |
30.6MM/1100CFM |
50.8CMM/1825CFM |
台面材质 |
瓷白色PP板或钢制 |
||
操作视窗 |
透明钢化玻璃,厚度5MM |
||
集气罩 |
采用锥型缩口集气风罩 |
||
标准配置 |
|||
照明设备 |
全罩式日光灯30W×1 |
40W×1 |
50W×1 |
电源插座 |
AC220V/10A 四只 |
||
电路控板 |
日光灯、液晶面板式开关和总控电路板各一只 |
||
遥控水阀 |
纯水一只、自来水一只(选配) |
||
PP水槽 |
1只(选配) |
||
可选配置 |
|||
各类杯槽、气考克、水考克、各类风机、电源插座、防爆照明、文丘里阀控制、蝶阀控制变频器控制、触摸屏、面风速检测、声光报警等(由于配件可选空间较大,我们会根据客户实际使用需要选配符合使用要求的配件以及控制模式) |
二、材质说明

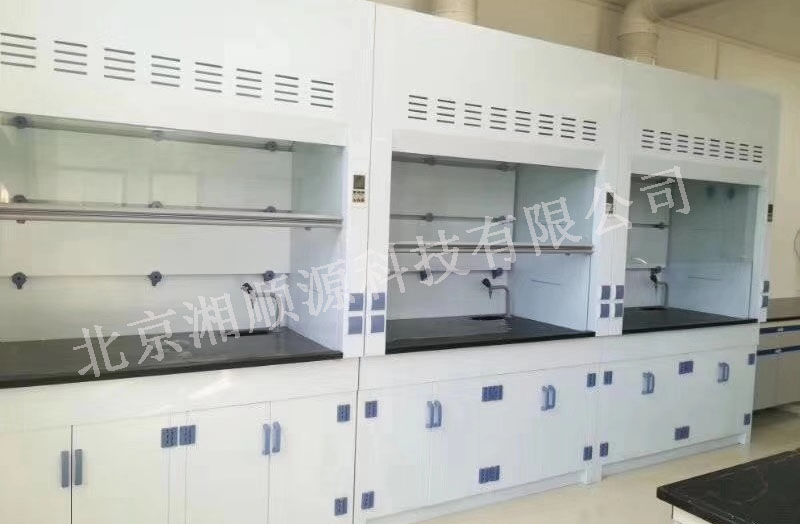

1、瓷白PP通风柜
PP材质通风柜具有耐强酸、强碱与抗腐蚀性的特性,克服了传统通风柜在高温浓酸环境下易生锈、变黄、龟裂等缺陷。适用于各类高洁净度实验室如:药物实验室、食品实验室、半导体实验室、痕量金属实验室、生物实验室等,广泛应用于化工、医学、汽车、工厂、大学以及科研机构等行业。
(1)上部柜体:
主框架采用8mm厚优质纯料PP(聚丙烯)板制作,经过同色同质焊条焊接而成。耐酸碱性能优异,且耐候性极佳。顶部采用顶罩式抽气设计,导流板采用同质PP材料制作,耐酸碱性能优异。安装尺寸科学合理,无气流死角,获取大的废气捕捉性能。
(2)操作台面:
通风柜台面采用与上柜体整体焊接设计,人位操作面设有挡水防溢处理,台面也可根据客户需求配备其他材质台面;上水槽根据用户要求配置。
(3)下部柜体:
储物柜体,采用8mm耐酸碱PP材质,经折弯工序使立柱形成“方管结构”及“T”型结构,可获得很好的承重能力。
(4)移动门:
① 调节门玻璃:采用厚5mm钢化玻璃制作,耐酸碱性能优异;
② 调节门边框:为灰色PP C型槽,嵌入式结合,以确定安全及耐用性;
③ 调节门悬吊钢索:每台通风柜调节门钢索连接;
④ 调节门平衡配重:采用PP材质配重箱设计。
(5)电路设备:
① 开关:采用带液晶显示功能的集成控制器面板,可视化控制各项参数,含风机开关,照明开关,总电源开关;
② 插座部分:每台通风柜装设带防溅盖220V10A电源插座2个。
(6)其他配件:
① 门把手:耐酸碱PP材质(颜色可选:湛蓝、瓷白、浅灰、深灰)
② 门合页:耐酸碱PP材质(颜色可选:湛蓝、瓷白、浅灰、深灰)
③ 集气罩:耐酸碱PP材质,标配250MM出风口(出风口尺寸可根据需求定制)
④ 导流夹:耐酸碱PP材质(颜色可选:湛蓝、浅灰、黑色)
⑤ 滑轮:PP静音滑轮,摩擦力小,耐磨耐酸碱。

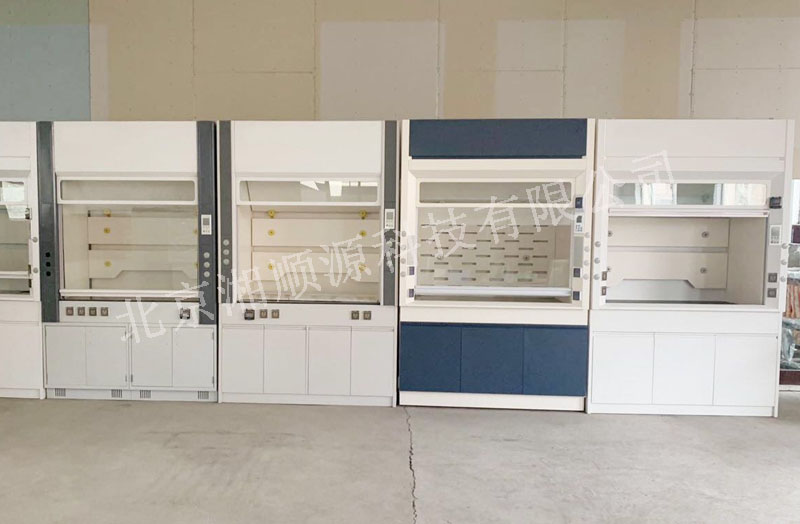

2、钢制通风柜
(1)通风柜:
选用1.0mm厚马钢一级冷轧镀锌钢板,在冷轧板的基础上面在镀了一层锌,使防腐性能更好,表面经环氧树脂静电喷涂,喷涂达到国家标准的60-80微米,附着力强、抗撞击、使钢板又加了保护衣。
(2)移动视窗:移动视窗采用5mm钢化优质玻璃产品。
(3)移门:
移门上下滑动装置采用电梯配重方式结构,无级任意停留;移门导向装置由抗腐蚀的聚氯乙稀材质构成;移门把手PP材质,腐蚀性能好,移门旁边是抗化学腐蚀的塑料包裹。不超过2 Kg的力就可以升、降移门。移门可以停止于任何操作位置。移门的开、闭有橡胶缓冲装置。
(4)连接装置:
所有的内部连接装置都需隐藏布置和抗腐蚀。没有外露的螺钉;外部连接装置都抗化学腐蚀,用聚氯乙稀包裹的不锈钢部件与非金属材料。
(5)通风柜内衬材料采用5mm抗贝特板,有良好的化学抗性。
(6)排气出口:排气出口为圆形,套管连接,减少气体扰流。
(7)其他:
通风柜结构坚固,由双层框架支持。安全玻璃安装在聚氯乙稀滑槽内。通风柜正前方全部为玻璃视窗,有良好的可视范围。扰流板和内衬材料一致,扰流板支架由非金属材料构成。导流板根据原理设计大小不一样、分布有序抽风孔,排风性能更好更美观。
(8)通风柜其他内衬材料:
通风柜内部其他材料双面都有环氧树脂喷涂,耐酸碱及有机溶剂腐蚀的,无裸露金属或不能抗腐蚀和防火的材料。
(9)工作台面:12.7mm厚实芯理化板台面(国产)
(10)配件:
① 采用台雄品牌水龙头阀门在喷嘴处用颜色标示,并安装在通风柜内部。其控制手轮在通风柜外面,用不同颜色标示把手。
② 通风柜配有进口一次性成型PP小杯槽,耐酸碱、耐腐蚀。
③ 通风柜里面的配件(龙头喷嘴)由黄铜构成,外面环氧树脂喷涂。
④ 通风柜控制面板:采用液晶屏控制面板。
⑤ 通风柜照明:一个LED灯,快速启动类型。照明罩内部白色,高反射的塑料材质。照明装置上有安全玻璃面板,并与柜体密封。
⑥ 电:三线接地插座,220V,10安培。
⑦ 插座:实验室专用10A防溅插座
